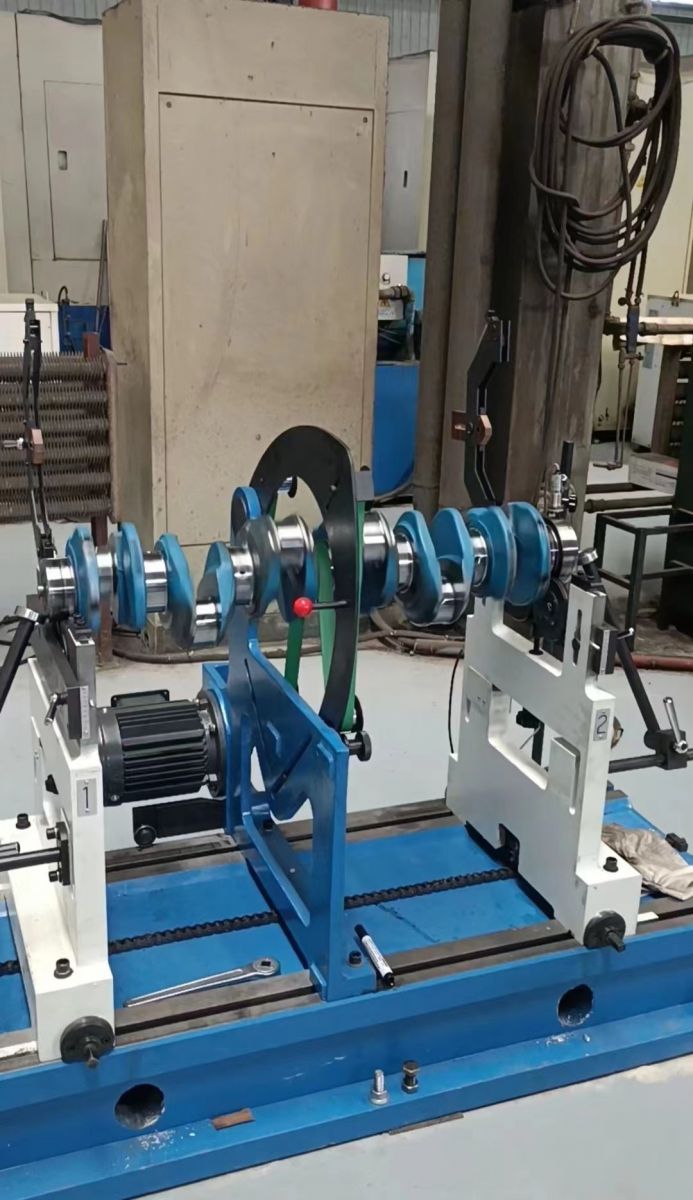

YYQ-50型硬支承平衡機
該機的機械部分采用硬支承設計和變頻調速方案，設計平衡轉速與工件或部件的實際工作轉速一致且可調，平衡過程運轉平穩安全，無萬向聯軸節傳動的因數干擾，而且長軸的彎曲對動平衡的影響可以降低到最低，所以平衡精度更高。本機型特為多級泵轉子、葉輪單件的動平衡設計，同時也適合電機轉子、其它長軸類零部件的動平衡檢測，如選粉機轉子，榨油機轉子，軋輥，紙板機轉子，以及粉碎機、秸稈還田機、玉米收割機等各種農機轉子的動平衡要求。本機兩支撐擺架采用整體鑄造，整體加工，其機械強度和機械精度高。設備操作簡單、使用安全。
• 可用于各種旋轉體的單、雙面平衡。
• 操作簡單明了，只要按照界面說明操作就可完成平衡測試。
• 全中文操作界面，方便國內用戶使用。
• 具有夾具偏心補償功能。
• 主界面采用極座標和數字雙重顯示方式，形象明了，可滿足不同用戶的習慣。
• 所有測量數據均可保存、查詢和檢測結果打印。
• 用戶可根據需要選擇加重去重方法。
• 具有平衡精度設定、計算功能
• 根據客戶要求設定檢測報告
• 平衡機工作狀態識別即通信串口是否正常識別
• 鼠標、鍵盤操作，便于和其它現代辦公設備聯機
|
工件質量范圍 |
kg |
2-50 |
|
工件最大外徑 |
mm |
Φ800 圈帶傳動處直徑Φ300 |
|
工件軸頸范圍 |
mm |
φ10~φ90 |
|
兩支承架間距離范圍 |
mm |
80-800 |
|
平衡轉速范圍 |
r/min |
300-5000 |
|
電機功率 |
kw |
1.1 |
|
變頻器功率 |
kw |
2.2 |
|
皮帶傳動形式 |
選配 |
上壓式 |
|
測量平面數 單/雙可切 |
||
|
滾輪中軸承精度 精密級P5 |
||
|
機器長度（不含電控柜） 1000mm |
||
|

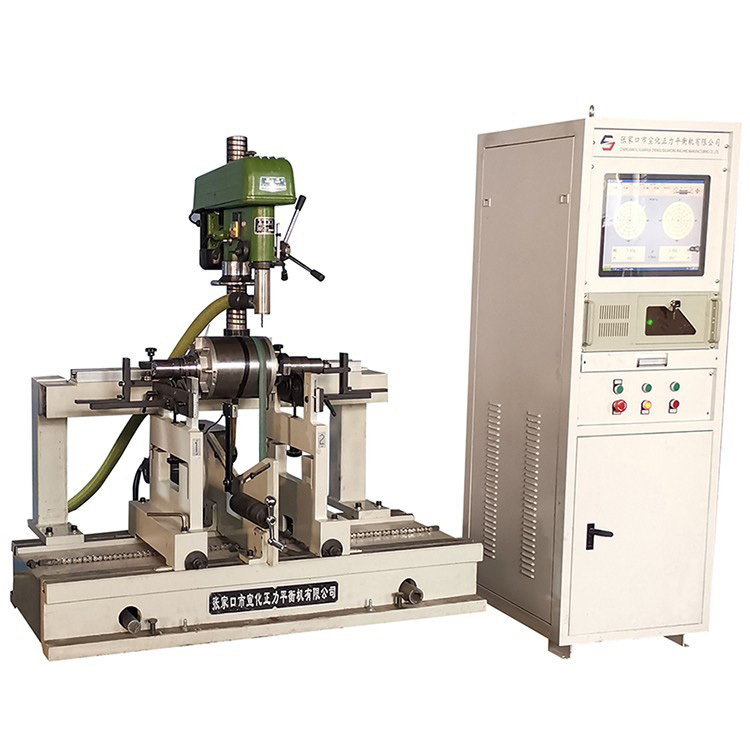

電測系統/控制柜：ZL210型智能系統/立式控制柜 |
||
|
主要技術性能精度指標 |
||
|
最小可達剩余不平衡度 |
g.mm/kg |
≤0.5 |
|
不平衡量減少率 |
URR |
95% |
